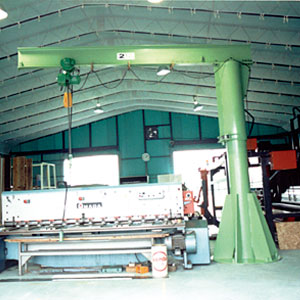

ピラー形ジブクレーン(手動旋回)

仕様表

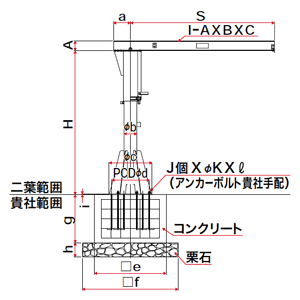

定格荷重 (t)	形　　式	ジブ長さ S(m)	高さ H(m)	ジブ寸法 A×B×C(mm)		a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	g (mm)	h (mm)	i (mm)	J個×φK×L (mm)	概略 質量 (kg)
0.5	J36-1	3	3	200×100×7		350	267.4	900	800	1500角	2000角	1000	300	16	6×W1×800	540
1	J36-2	3	3	250×125×10		350	267.4	1000	900	1800角	2200角	1200	300	19	6×W1×1000	730
2	J36-4	3	3	300×150×11.5		400	339.7	1100	960	2200角	2500角	1400	350	22	6×W1 1/4×1250	1100

※ジブクレーン標準塗装は、マンセル10G Y6.5/6の1回塗です。

※ジブクレーンに取付の巻上機がワイヤホイスト又は、長揚程の電気チェーンブロック等を取付の場合、カタログ仕様が適用できない場合がありますので御確認ください。

※巻上機は、低速形または、2速形の取付をおすすめします。
※旋回角度は、ご指定いただければ可能な範囲で設定致します。

※500kg以上の電動式巻上機（電気チェーンブロックなど）をジブクレーンに取付ける場合は「過負荷を防止するための装置」を備えなければなりません。スピードでは、過負荷停止リレー、過負荷警報フックを準備しておりますので別途にご用命下さい。

※仕様寸法は、予告なく変更することがあります。
