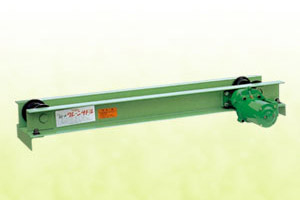

電動式サスペンション式クレーンサドル

仕様表

定格荷重 (t)	スパン (m)	形　　式	モータ 出力 (kW)	走行速度(m/s)		適用レール巾 (mm)	車輪径φ (mm)	許容輪圧 一車当たり (KN)	概略質量 (kg)
				50Hz	60Hz
0.5〜1	6以下	KL-SE-A	0.2×2	0.2917	0.35	75･100･125	80	4.7	113
		KL-SE-A1	0.2×2	0.2083	0.2583				113
		KL-SE-A2	0.35×2	0.1917	0.2333				117
		KL-SE-A3	0.35×2	0.1417	0.1667				117
0.5〜1	12以下	KL-SE-B	0.4×2	0.2833	0.3333	75･100･125	98	6.86	156
		KL-SE-B1	0.4×2	0.2083	0.25
		KL-SE-B2	0.35×2	0.1917	0.2333
		KL-SE-B3	0.35×2	0.1417	0.1667
2〜3	12以下	KL-SE-C	0.4×2	0.2583	0.3083	100･125･150	114	14.7	239
		KL-SE-C1	0.4×2	0.1833	0.225
		KL-SE-C2	0.35×2	0.1667	0.2083
		KL-SE-C3	0.35×2	0.125	0.15
5	12以下	KL-SE-D	0.75×2	0.25	0.3	150･175	198	27.45	523

仕様表

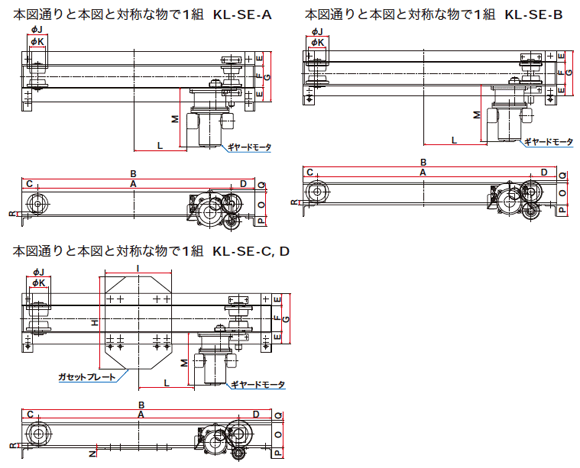

形　　式	A	B	C	D	E	I形鋼巾 (mm)	F	G	H	I	φJ	φK	L	M	N	O	P	Q	R
KL-SE-A	1000	1200	80	120	75	75	110	260	-	-	107	80	270 (265)	304 (315)	-	125	50	12	25
						100	135	285
						125	160	310
KL-SE-B	1200	1424	80	144	65	75	125	255	-	-	128	98	356	315	-	125	65	12	24
						100	150	280
						125	175	305
KL-SE-C	1200	1499	100	199	75	100	155	305	555	400	167 A車ノミ	114	336	315	9	150	65	16	25.5
						125	180	330
						150	205	355
KL-SE-D	1500	2000	200	300	90	150	220	400	665	420	260	198	435	315	12	250	75	24	45
						175	245	425

※( )内寸法　KL-SE-A2、KL-SE-A3の場合。

※電源は、3相200V 50/60Hz、220V 60Hz

※走行レール継ぎ部のウェブに補強板を取り付ける場合は、クレーンサドルの干渉チェックが必要です。また、走行レール下面には、取り付けないでください。

※仕様寸法は、予告なく変更することがあります。
