L形ジブクレーン

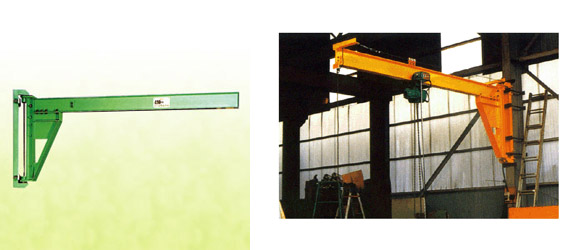

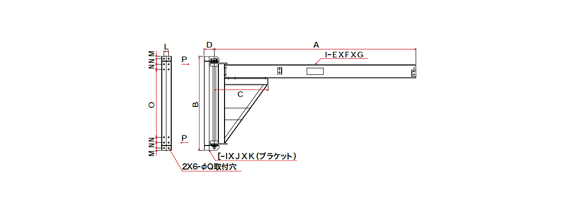

製品 図

仕様表

定格
荷重
(t)
形式 ジブ
長さ
(m)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
ジブ寸法
E×F×G(mm)
取付寸法
I×J×K(mm)
L
(mm)
M
(mm)
N
(mm)
O
(mm)
Q
(mm)
水平力P
(kN)
概略
質量
(kg)
0.5 L18-1 3 3000 1400 800 150 200×100×7 150×75×6.5 70 35 80 1010 18 21.27 200
L18-14 4 4000 1400 800 160 250×125×7.5 200×80×7.5 110 35 90 970 22 30.29 305
L18-15 5 5000 1400 800 160 250×125×7.5 200×80×7.5 110 35 90 970 22 38.62 345
1 L18-2 3 3000 1400 800 160 250×125×7.5 200×80×7.5 110 35 90 970 22 39.01 265
L18-24 4 4000 1500 800 180 300×150×8 250×90×9 140 40 100 1020 26 50.77 400
L18-25 5 5000 1600 800 180 350×150×9 250×90×9 140 40 100 1120 26 60.47 510
2 L18-4 3 3000 1500 800 180 300×150×10 250×90×9 140 40 100 1020 26 71.54 400
L18-44 4 4000 2000 800 180 400×150×10 250×90×9 140 40 100 1520 26 68.8 545
L18-45 5 5000 2000 800 200 400×150×12.5 300×90×12 170 40 100 1520 26 89.87 1000

※ジブクレーン標準塗装は、マンセル10G Y6.5/6の1回塗です。

※ジブクレーンに取付の巻上機がワイヤホイスト又は、長揚程の電気チェーンブロック等を取付の場合、カタログ仕様が適用できない場合がありますので御確認ください。

※巻上機は、低速形または、2速形の取付をおすすめします。

※水平力Pは、二葉標準電気トロリ付電気チェーンブロック揚程4m品を取付の場合

※電動旋回方式も製作できます。

※500kg以上の電動式巻上機(電気チェーンブロックなど)をジブクレーンに取付ける場合は「過負荷を防止するための装置」を備えなければなりません。スピードでは、過負荷停止リレー、過負荷警報フックを準備しておりますので別途にご用命下さい。

※仕様寸法は、予告なく変更することがあります。
