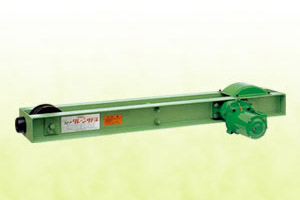

電動式トップランニング式クレーンサドル

仕様表

定格荷重 (t)	スパン (m)	形　　式	モータ 出力 (kW)	走行速度(m/s)		適用レール (kg/m)	車輪径φ (mm)	許容輪圧 一車当たり (KN)	概略質量 (kg)
				50Hz	60Hz
0.5〜1	6以下	KO-SE-A	0.2×2	0.2917	0.35	12･15	150	18.63	144
		KO-SE-A1	0.2×2	0.225	0.2667				144
		KO-SE-A2	0.35×2	0.2083	0.25				148
		KO-SE-A3	0.35×2	0.15	0.175				148
0.5〜2	12以下	KO-SE-B	0.4×2	0.2917	0.35	12･15	150	18.63	174
		KO-SE-B1	0.4×2	0.225	0.2667
		KO-SE-B2	0.35×2	0.2083	0.25
		KO-SE-B3	0.35×2	0.15	0.175
0.5〜2	12.1〜18	KO-SE-C	0.4×2	0.3083	0.3667	15	200	29.41	301
		KO-SE-C1	0.4×2	0.225	0.275
		KO-SE-C2	0.35×2	0.2083	0.25
		KO-SE-C3	0.35×2	0.15	0.1833
3	12以下	KO-SE-D	0.4×2	0.3083	0.3667	15	200	29.41	246
		KO-SE-D1	0.4×2	0.225	0.275
		KO-SE-D2	0.35×2	0.2083	0.25
		KO-SE-D3	0.35×2	0.15	0.1833
3	12.1〜18	KO-SE-E	0.75×2	0.3083	0.3667	15･22	250	42.16	442
		KO-SE-E1	0.75×2	0.225	0.275
		KO-SE-E2	0.35×2	0.2083	0.25
		KO-SE-E3	0.35×2	0.15	0.1833
5	12以下	KO-SE-F	0.75×2	0.3083	0.3667	15･22	250	42.16	392
		KO-SE-F1	0.75×2	0.225	0.275
		KO-SE-F3	0.35×2	0.15	0.1833
5	12.1〜18	KO-SE-G	S0.75×2	0.2833	0.3333	22･30	350	88.25	806
10	12	KO-SE-H	S0.75×2	0.2833	0.3333	22･30	350	88.25	786



寸法表

形　　式	A	B	C	D	E	F	G	H	I	φJ	φK	L	M	N	O	P	Q
KO-SE-A	1000	1212	106	106	120	75	149.5	120.5	270	175	150	238.5 (233.5)	385.5 (396.5)	55	125	15	22.5
KO-SE-B	1130	1440	195	115	120	65	139.5	110.5	250	175	150	298.5	395.5	55	125	12.5	50
KO-SE-C	1800	2200	200	200	130	75	157	123	280	228	200	607	403.5	55	150	25	50
KO-SE-D	1190	1515	195	130	130	75	157	123	280	228	200	302	403.5	55	150	25	50
KO-SE-E	2000	2450	250	200	140	80	167.5	132.5	300	280	250	681	410	65	200	25	50
KO-SE-F	1500	1950	250	200	140	80	167.5	132.5	300	280	250	431	410	65	200	25	50
KO-SE-G	2200	2720	260	260	170	90	197.5	152.5	350	390	350	698	543	70	250	50	82
KO-SE-H	1700	2220	260	260	170	90	197.5	152.5	350	390	350	448	545.5	70	250	50	82

※( )内寸法　KO- SE - A2、KO - SE - A3の場合。

※モータ出力表内Sは、SGM形使用。

※電源は、3相200V 50/60 Hz、220V 60 Hz

※仕様寸法は、予告なし変更することがあります。
