ピラー形ジブクレーン(電動旋回)

製品 製品

仕様表

定格荷重
(t)
形式 ジブ長さ
S(m)
高さ
H(m)
旋回
モータ出力
(kW)
旋回
速度
(rpm)

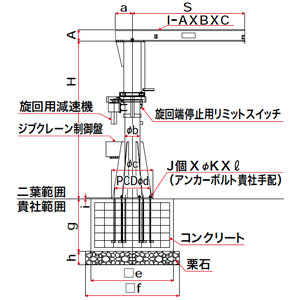

ジブ寸法
A×B×C(mm)
a
(mm)
b
(mm)
c
(mm)
d
(mm)
e
(mm)
f
(mm)
g
(mm)
h
(mm)
i
(mm)
J個×φK×L
(mm)
概略
質量
(kg)
0.5 J36-1E 3 3 0.2 0.5 200×100×7 350 267.4 900 800 1500角 2000角 1000 300 16 6×W1×800 670
1 J36-2E 3 3 0.2 0.5 250×125×10 350 267.4 1000 900 1800角 2200角 1200 300 19 6×W1×1000 870
2 J36-4E 3 3 0.4 0.5 300×150×11.5 400 339.7 1100 960 2200角 2500角 1400 350 22 6×W1 1/4×1250 1270

※ジブクレーン標準塗装は、マンセル10G Y6.5/6の1回塗です。

※ジブクレーンに取付の巻上機がワイヤホイスト又は、長揚程の電気チェーンブロック等を取付の場合、カタログ仕様が適用できない場合がありますので御確認ください。

※巻上機は、低速形または、2速形の取付をおすすめします。
※旋回角度は、ご指定いただければ可能な範囲で設定致します。

※500kg以上の電動式巻上機(電気チェーンブロックなど)をジブクレーンに取付ける場合は「過負荷を防止するための装置」を備えなければなりません。スピードでは、過負荷停止リレー、過負荷警報フックを準備しておりますので別途にご用命下さい。

※仕様寸法は、予告なく変更することがあります。
