スリングチェーン



図
  シングル
Mマスターリンク付
M-M
Oリンク付
M-O
Hスリングフック付
M-H
OKスリングフック付 M-OK
Gグラブフック付 M-G
OKEファンドリー
フック付
M-OKE
BKロッキングフック付 M-BK

※グラブフック付の場合 : L=2m

図
  ダブル
Mマスターリンク付
M-2M
Oリンク付
M-2O
Hスリングフック付
M-2H
OKスリングフック付 M-2OK
Gグラブフック付 M-2G
OKEファンドリー
フック付
M-2OKE
BKロッキングフック付 M-2BK

※グラブフック付の場合 : L=2m

図
  3本吊
Mマスターリンク付
M-3M
Oリンク付
M-3O
Hスリングフック付
M-3H
OKスリングフック付 M-3OK
Gグラブフック付 M-3G
OKEファンドリー
フック付
M-3OKE
BKロッキングフック付 M-3BK

※グラブフック付の場合 : L=2m

図
  4本吊
Mマスターリンク付
M-4M
Oリンク付
M-4O
Hスリングフック付
M-4H
OKスリングフック付 M-4OK
Gグラブフック付 M-4G
OKEファンドリー
フック付
M-4OKE
BKロッキングフック付 M-4BK

※グラブフック付の場合 : L=2m





図 スリングフック H形
記号 使用荷重
(t)
寸法(mm) 質量
(kg)
A B E H G I
H1 1 28 37 8.2 80 21 28 0.6
H2
2.4 45 50 10.2 110 22 32 1.10
H3 3.2 54 60 12.8 135 28 40 2.0
図 スリングフック OK形
記号 使用荷重
(t)
寸法(mm) 質量
(kg)
L B E F G H
OK-5/6-8
1.0 85 23.5 25 9 15 19 0.27
OK-7/8-8 1.6 103 27.5 27.5 10 19.5 22.5 0.5
OK-10-8 2.5 120 33 38 14 23 28.5 0.92
OK-13-8 4.2 150 44.5 42.5 19 31 36 1.7
OK-16-8 6.4 181 47 54 22 34 46 3.2
OK-18/20-8 10.0 217 50 62 28 51 52 6.0
図 Oリンク O形
記号 使用荷重
(t)
寸法(mm) 質量
(kg)
D P
O-19 3.2 19 102 0.85
O-22 5.0 22 102 1.16
O-25 7.0 25 102 1.54
O-32 10.0 32 152 3.65
図 リンクチェーン
記号 使用荷重
(t)
寸法(mm) 質量
(kg)
D P B
6.3 1.25 6.3 19 22 0.87
8 2.0 8 24 28 1.40
10 3.2 10 30 35 2.18
13 5.0 13 39 46 3.67
16 8.0 16 48 56 5.56
20 12.5 20 60 70 8.69
図 マスターリンク M形
記号 使用荷重
(t)
寸法(mm) 質量
(kg)
D P A
M-13
1.4
13
122 64
0.38
M-16
2.2 16 140 76 0.70
M-19 4.0 19 140 70 0.93
M-25 7.0 25 178 89 2.07
M-32 11.0 32 222 111 4.24
M-38 15.0 38 267 133 7.17
M-50 25.0 50 330 165 15.5
図 ファンドリーフック OKE形
記号

使用荷重
(t)

寸法(mm) 質量
(kg)
L B E F G H
OKE-7/8-8 1.6 123 62 24 11.5 18 26 0.64
OKE-10-8 2.5 150 75 32 14.5 23 33 1.1
OKE-13-8 4.2 182 90 40 18 32 41 2.3
OKE-16-8 6.4 215 99 49 25 42 46.5 4.0
OKE-18/20-8 10 248 112 60 27 46 57 6.0
図 ロッキングフック BK形
記号 使用荷重
(t)
寸法(mm) 質量
(kg)
L B E F G H
BK-5/6-8 1.0 112.5 29.5 25 10 14 19.5 0.5
BK-7/8-8 1.6 138 36 28 11 18 23 0.8
BK-10-8 2.5 170 47 35 15 24 28.5 1.5
BK-13-8 4.2 200 56.5 46 16 34 43 3.2
BK-16-8 6.3 253 74 59.5 20 37 53 5.85
BK-18/22-8 12.0 320 80 70 24 47 62 11.2
図 ツリカナグ T形
使用荷重(t)
質量(kg)
1t 0.64
図 カップリング CP形
記号

使用荷重
(t)

寸法 質量
(kg)
A B C D E F
CP-7 1.3 43.5 57 16.5 8 12 22 0.10
CP-8 2.0 54 57 20 9×11 15 21 0.18
CP-10 3.2 65 70 22.5 12×13 18.5 25 0.36
CP-13 5.0 76 90 29.5 16 22 33 0.59
CP-16 6.6 94 112 33 18×19 30 43 1.2
CP-19 10.0 111 134 41 20×22 36 53 1.8
CP-22 12.5 145 148 50 25×27 41 55 3.2
図 グラフリング G形
記号

使用荷重(t)

寸法 質量
(kg)
A E H F
G1 1 9.5 50 51 8.5 0.35
G2 2 14 75 75 11.5 0.50
G3 3 14 84 94 13.5 0.94



■ご使用上の注意

1. チェーンのねじれを直してご使用ください。

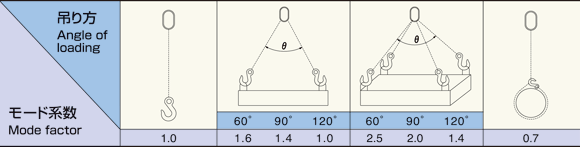

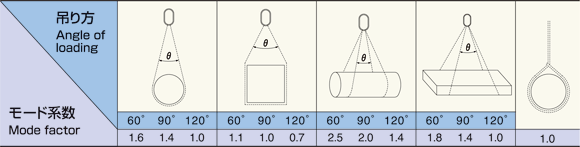

2. オーバーロード、ショック、振動、および長時間吊りっぱなしはしないでください。又、吊り角度により使用荷重が変わります。(下表参照)

3. 荷はフックの中央で吊り、各条に均等に負荷してください。

4. チェーンおよび吊具の伸び、変形が生じているのは使用しないでください。

5. 日常、および定期点検を必ず行ってください。

6. ご使用温度により吊荷重を減じてください。





図



図
