SCP形プレントロリ付電気チェーンブロック 巻上電動横行手押式
仕様表
| 定格荷重 (t) |
揚程 Z (m) |
モータ 出力 (kW) |
短時間 定格 (min) |
巻上速度 (m/s) |
ロードチェーン | 試験 荷重 (t) |
質量 (kg) |
最小 カーブ 半径 (mm) |
調節カラー数 及び 適用ビーム巾 (mm) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 線径×ピッチ |
掛数 (本) |
0 | 2 | 4 | |||||||
| 300kg | 3 | 0.6 | 15 | 0.0867 | 0.1033 | 6.3×19 | 1 | 375kg | 49 | 1500 | 75 | 100 | 125 |
| 1/2 | 0.0667 | 0.08 | 0.625 | ||||||||||
| 1 | 0.0333 | 0.04 | 2 | 1.25 | 52 | 1500 | |||||||
●レールが適用ビーム巾以外の時はご相談ください。
●揚程は上記以外のものも製作致しますのでご相談ください。

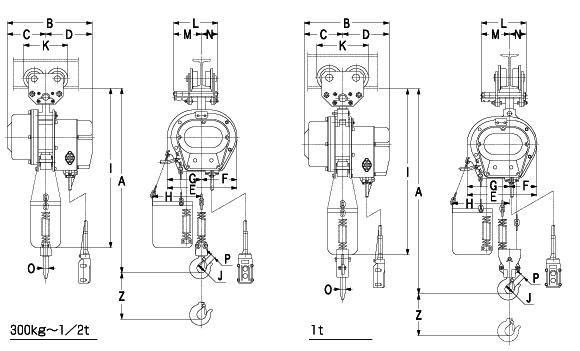

寸法表
定格荷重 |
A | B | C | D | E | F | G | H (参考) |
I (参考) |
J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300kg | 575 | 368 | 166 | 202 | 301 | 153 | 148 | 240 | 700 | 32 | 191 | 184 | 117 | 67 | 18 | 19 |
| 1/2 | ||||||||||||||||
| 1 | 680 | 118 | 183 | 275 | 740 | 40 | 222 | 190 | 120 | 70 | 23 | 24 |
(注)L. M. N寸法は上記最小適用ビーム巾時の寸法を基準にして記入したものです。
