MHG形ギヤードトロリ付電気チェーンブロック 巻上電動横行鎖動式

製品

仕様表

定格
荷重
(t)
揚 程
Z
(m)

モータ
出力
(kW)

短時間
定格
(min)
巻上速度
(m/s)
ロード
チェーン

試験
荷重
(t)

質量
(kg)

最小
カーブ半径
(mm)
調節カラー数
及び
適用ビーム巾
(mm)
50Hz 60Hz 線径
×
ピッチ

掛数

(本)

0 2 4
150kg 3 0.5 30 0.15 0.18 6.3×19 1 187.5kg 42 950 75 100 125
250kg 0.118 0.142 312.5kg 42
1/2L 0.0767 0.09 0.625 42 950 75 100 125
1/2H 1.0 0.1333 0.1583 63
1L 0.5 0.0383 0.045 2 1.25 50 1150
1S 1.0 0.0717 0.085 7.1×21 1 70
1H 1.5 0.1033 0.1233 71
2 0.0517 0.0617 2 2.5 96 1500 100 125 150

●レールが適用ビーム巾以外の時はご相談ください。

●揚程は上記以外のものも製作致しますのでご相談ください。

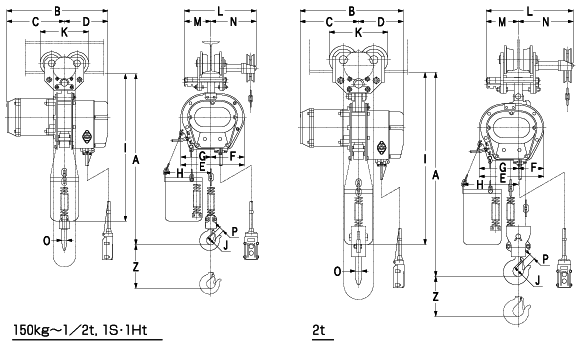

寸法図

寸法表

定格
荷重
(t)
A B C D E F G H
(参考)
I
(参考)
J K L M N O P
150kg 485 417 213 204 232 121 111 210 665 32 191 324 117 207 12 19
250kg
1/2L 495 32 191 324 117 207 18 19
1/2H 560 464 262 202 291 153 138 235 700
1L 615 417 213 204 232 86 146 245 710 40 222 329 120 209 23 24
1S 575 464 262 202 291 153 138 235 700
1H
2 735 115.5 175.5 275 850 48 265 391 142 249 28 30

(注)L.M.N寸法は上記最小適用ビーム巾時の寸法を規準にして記入したものです。
