FHP-TS形プレントロリ付2速形電気チェーンブロック 巻上電動横行手押式

製品

仕様表

定格
荷重
(t)
揚程
Z
(m)

モータ
出力
(kW)

短時間
定格
(min)
巻上速度
(m/s)
ロード
チェーン

試験
荷重
(t)

質量
(kg)

最小
カーブ半径
(mm)
調節カラー数
及び
適用ビーム巾
(mm)
低速 高速
低速 高速 低速 高速 50Hz 60Hz 50Hz 60Hz 線径
×
ピッチ

掛数

(本)

0 2 4
1/2 3 0.3 1.2 10 30 0.025 0.03 0.1117 0.1367 6.3×19 1 0.625 74 1500 75 100 125
1 0.02 0.0233 0.0867 0.105 7.1×21 1.25 80 1500
1.5 0.75 3.0 0.0317 0.0383 0.142 0.17 10×30 1.875 173 1500 100 125 150
2 4 0.0267 0.0284 0.102 0.122 2.5 175

●レールが適用ビーム巾以外の時はご相談ください。

●プレントロリ付2.5t以上も製作致しますのでご相談ください。

●揚程は上記以外のものも製作致しますのでご相談ください。

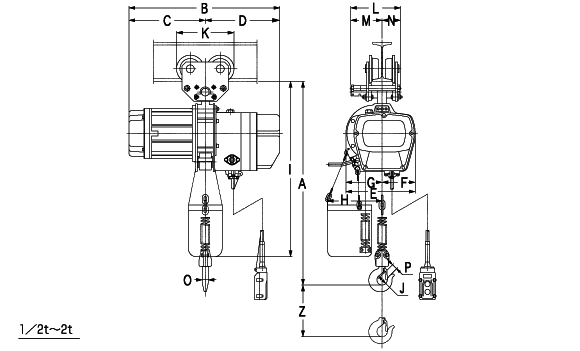

寸法図

寸法表

定格
荷重
(t)
A B C D E F G H
(参考)
I
(参考)
J K L M N O P
1/2 560 587 295 292 268 128 140 230 685 32 191 184 117 67 18 19
1 575 690 40 222 190 120 70 23 24
1.5 730 709 375 334 346 158 188 250 845 48 265 234 142 92 28 30
2

(注)L.M.N寸法は上記最小適用ビーム巾時の寸法を規準にして記入したものです。
