FHG形ギヤードトロリ付電気チェーンブロック 巻上電動横行鎖動式

製品

仕様表

定格
荷重
(t)
揚程
Z
(m)

モータ
出力
(kW)

短時間
定格
(min)
巻上速度
(m/s)
ロード
チェーン

試験
荷重
(t)

質量
(kg)

最小
カーブ半径
(mm)
調節カラー数
及び
適用ビーム巾
(mm)
50Hz 60Hz 線径
×
ピッチ

掛数

(本)

0 2 4
1/2 3 0.8 30 0.118
0.142 6.3×19 1 0.625 70 950 75 100 125
1 1.5 0.1 0.12 7.1×21 1.25 75 1150
1.5 3.0 0.142 0.17 10×30 1.875 138 1500 100 125 150
2 4 0.11 0.122 2.5 140
2.5 0.09 0.1084 11.2×34 3.125 155 1750 125 150
2.8 0.0717 0.085 10×30 2 3.5 175
5 0.045 0.0534 11.2×34 6.25 210 2250 125 150 175

●レールが適用ビーム巾以外の時はご相談ください。

●揚程は上記以外のものも製作致しますのでご相談ください。

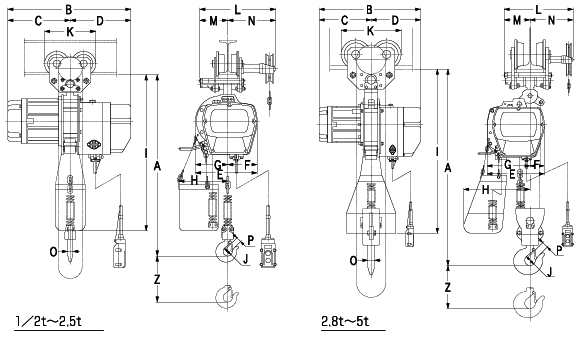

寸法図

寸法表

定格
荷重
(t)
A B C D E F G H
(参考)
I
(参考)
J K L M N O P
1/2 560 562 295 267 268 128 140 230 685 32 191 324 117 207 18 19
1 575 690 40 222 329 120 209 23 24
1.5 730 615 313 302 346 158 188 250 845 48 265 391 142 249 28 30
2
2.5 775 151 195 260 960 58 309 394 132 262 33 36
2.8 915 93 253

410

990
5 990 86 260 420 1000 64 361 413 151 262 44 41

(注)L.M.N寸法は上記最小適用ビーム巾時の寸法を規準にして記入したものです。
