FH形電気チェーンブロック 巻上電動式
仕様表
| 定格 荷重 (t) |
揚程 Z (m) |
モータ |
短時間 定格 (min) |
巻上速度 (m/s) |
ロード チェーン |
試験 |
質量 |
||
|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 線径×ピッチ | 掛数 (本) |
||||||
| 1/2 | 3 | 1.5 | 30 | 0.118 |
0.142 | 6.3×19 | 1 | 0.625 | 58 |
| 1 | 0.1 | 0.12 | 7.1×21 | 1.25 | 60 | ||||
| 1.5 | 3.0 | 0.142 | 0.17 | 10×30 | 1.875 | 113 | |||
| 2 | 4 | 0.11 | 0.122 | 2.5 | 115 | ||||
| 2.5 | 0.09 | 0.1084 | 11.2×34 | 3.125 | 123 | ||||
| 2.8 | 0.0717 | 0.085 | 10×30 | 2 | 3.5 | 147 | |||
| 5 | 0.045 | 0.0534 | 11.2×34 | 6.25 | 167 | ||||
●揚程は上記以外のものも製作致しますのでご相談ください。

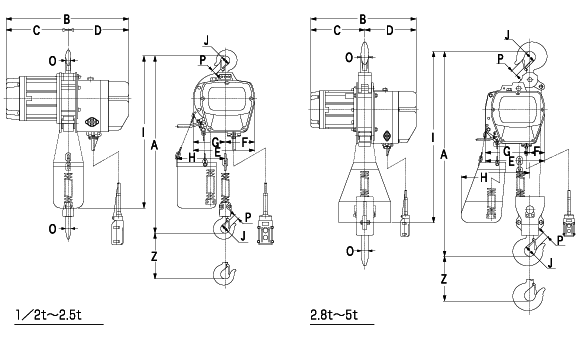

寸法表
| 定格 荷重 (t) |
A | B | C | D | E | F | G | H (参考) |
I (参考) |
J | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 555 | 562 | 295 | 267 | 268 | 128 | 140 | 230 | 680 | 32(40) | 18(23) | 19(24) |
| 1 | 565 | 40 | 23 | 24 | ||||||||
| 1.5 | 750 | 615 | 313 | 302 | 346 | 158 | 188 | 250 | 885 | 48(58) | 28(33) | 30(36) |
| 2 | ||||||||||||
| 2.5 | 780 | 151 | 195 | 260 | 960 | 58 | 33 | 36 | ||||
| 2.8 | 925 | 93 | 253 | 410 |
990 | |||||||
| 5 | 990 | 86 | 260 | 420 | 1000 | 64 | 44 | 41 |
●( )寸法は上フック寸法です。
